華科生推出了一款方塊造型的多口氮化鎵充電器，這款充電器配備折疊插腳，氮化鎵加持體積顯著縮小，攜帶方便。這款充電器支持65W輸出功率，兩個USB-C口均支持65W輸出，支持盲插使用，還帶有一個支持快充的USB-A口，滿足傳統設備充電使用。USB-C口還支持3.3-11V 3A PPS快充，對主流的安卓手機和筆記本電腦充電都很不錯。

充電頭網下面就對華科生這款65W充電器進行拆解，看看內部采用了哪家的氮化鎵快充方案，以及整體的設計做工如何。

華科生65W氮化鎵充電器外觀

華科生這款65W氮化鎵充電器采用趨于方塊造型設計，機身通體白色，外殼磨砂抗指紋，整體風格十分簡約，滿足客戶差異化定制需求。輸出端配備主流2C1A三個USB接口。

充電器配備可折疊國標插腳，攜帶方便且不會刮傷包里其它設備。

輸入端外殼上印有充電器參數

型號：HPA-23N200325CD01

輸入：100-240V~50/60HZ 1.5A

輸出：

C1/C2：5V3A、9V3A、12V3A、15V3A、20V3.25A（65W Max）

A1：5V3A、9V3A、12V3A、15V3A、20V3A（60W Max）

C1+C2：45W+20W（65W Max）

C1+A1：45W+18W（63W Max）

C2+A1：5V3A（15W Max）

C1+C2+A1：45W+15W（60W Max）

制造商：深圳華科生數字科技有限公司

充電器通過了CCC認證。

測得充電器機身高度為52.7mm。

寬度為51.8mm。

厚度為29.5mm。

充電器凈重約為103g。

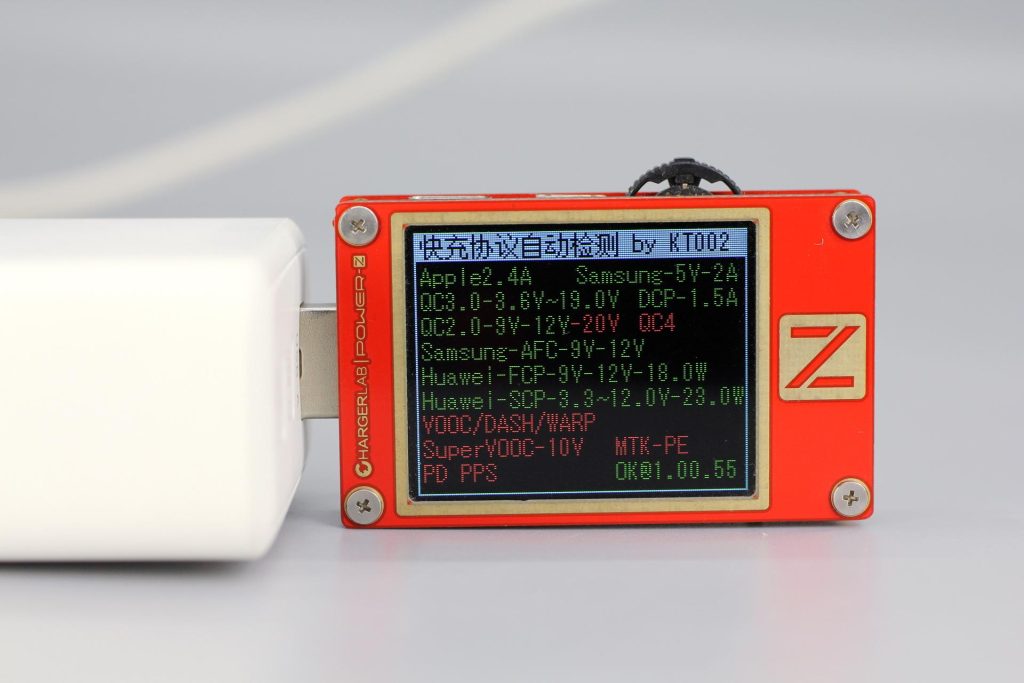

使用ChargerLAB POWER-Z KT002測得USB-C1口支持Apple2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS快充協議。

PDO報文顯示C1口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-11V3A一組PPS電壓檔位。

測得C2口兼容協議和C1口的相同。

PDO報文也完全一樣，即兩個C口單口輸出性能相同，支持功率盲插使用方便。

最后測得USB-A口支持QC2.0/3.0、AFC、FCP、SCP快充協議。

華科生65W氮化鎵充電器拆解

對華科生這款65W氮化鎵充電器有了基本了解后，下面繼續對其進行拆解，看看用料做工如何。

撬開充電器輸入端外殼，外殼采用超聲波焊接固定，插腳與PCBA模塊通過彈片壓接供電。

充電器PCBA模塊采用三塊PCB焊接組成，分別為整流濾波小板和輸出降壓小板。濾波電容和變壓器以及降壓小板之間填充導熱膠固定散熱。

PCBA模塊背面覆蓋一片導熱墊用于散熱，導熱墊印有HANYUTP字樣，來自漢宇熱能。

移除PCBA模塊背面的導熱墊，導熱墊下方是一顆氮化鎵合封芯片，通過導熱墊散熱。

PCBA模塊正面一覽，底部小板焊接NTC浪涌抑制電阻，高壓電解電容和差模電感，與二次降壓小板之間通過麥拉片絕緣。上方為變壓器，磁芯使用膠帶纏繞絕緣，右側為二次降壓小板，焊接輸出USB-C母座和兩顆降壓電感。

PCBA模塊背面焊接一顆氮化鎵合封芯片以及反饋光耦，電路十分精簡。

側面小板焊接整流橋和濾波電容等器件，將發熱元件分散放置，降低溫升，避免積熱。

通過對充電器PCBA模塊的觀察發現，華科生65W 2C1A氮化鎵充電器采用反激開關電源搭配同步整流，固定電壓輸出，輸出使用兩路獨立的同步降壓電路由協議芯片控制，實現雙C口65W功率盲插，多口功率自動分配功能。下面我們就從輸入端開始了解整個充電器的設計與用料。

將充電器兩塊小板焊下，正面還焊接一顆貼片Y電容。

輸入端濾波電路一覽，焊接保險絲，共模電感和安規X2電容，共模電感采用漆包線和絕緣線繞制在綠色磁環上，底部焊接絕緣支架。

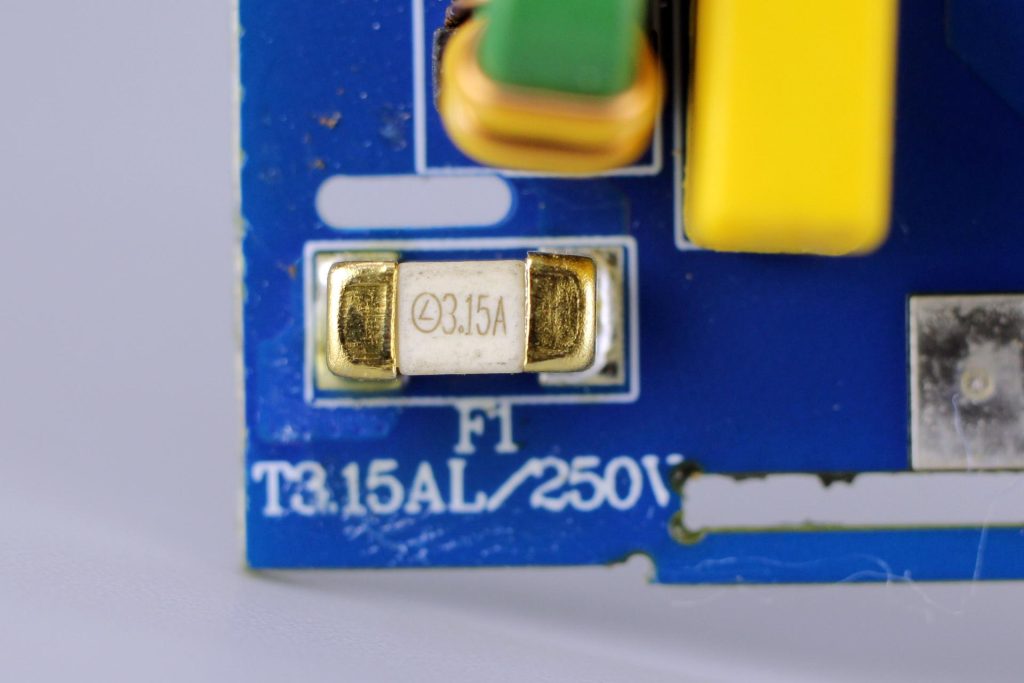

輸入端延時保險絲規格為3.15A 250V，采用貼片焊接。

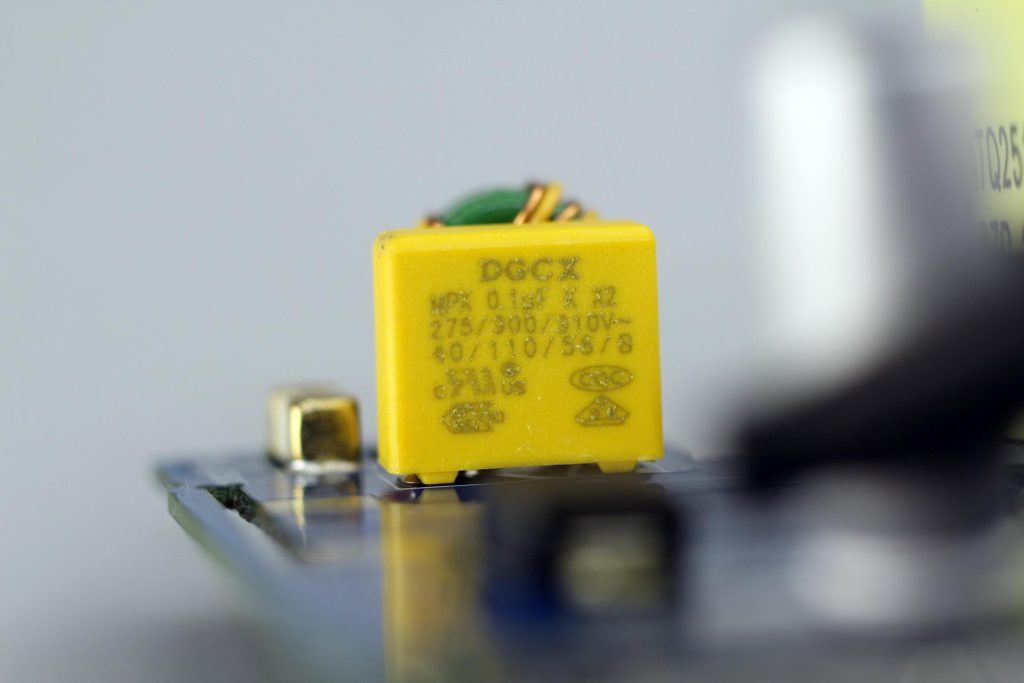

安規X2電容規格為0.1μF，來自DGCX東莞成希。

小板正面焊接兩顆電解電容，差模電感，整流橋和NTC浪涌抑制電阻。

小板正面焊接一顆WRMSB40M整流橋，WRMSB40M來自深圳市沃爾德實業有限公司，這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

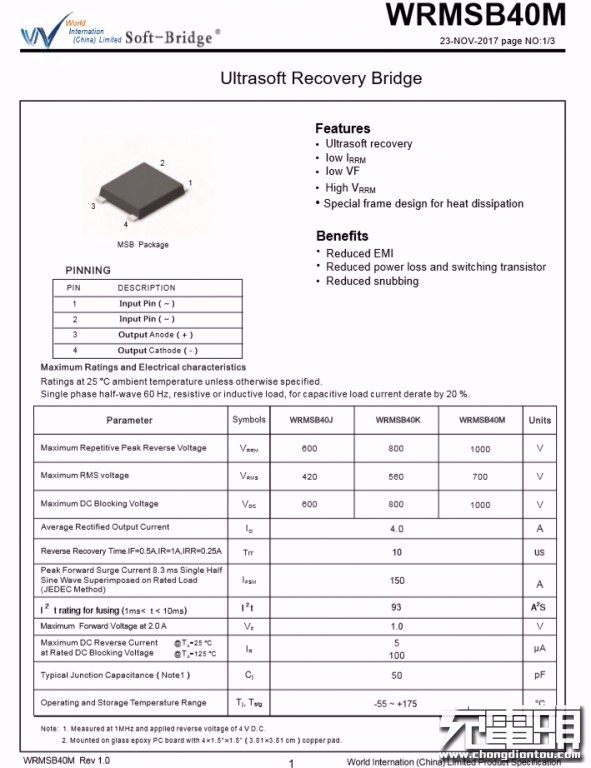

沃爾德WRMSB40M詳細資料信息。

充電頭網了解到，沃爾德軟橋還被OPPO 50Ｗ餅干氮化鎵快充、鴻達順65W 氮化鎵充電器、飛頻65W USB PD氮化鎵充電器、ROCK 65W氮化鎵充電器、麥多多65W氮化鎵充電器、麥多多30W 1A1C快充充電器等多款產品采用，性能獲得客戶的一致認可。

兩顆NTC熱敏電阻并聯，絲印5D-5，直徑5mm，冷態電阻5Ω，用于抑制充電器上電時的浪涌電流。

高壓濾波電解電容來自JSH萬京源，兩顆規格均為400V 47μF。

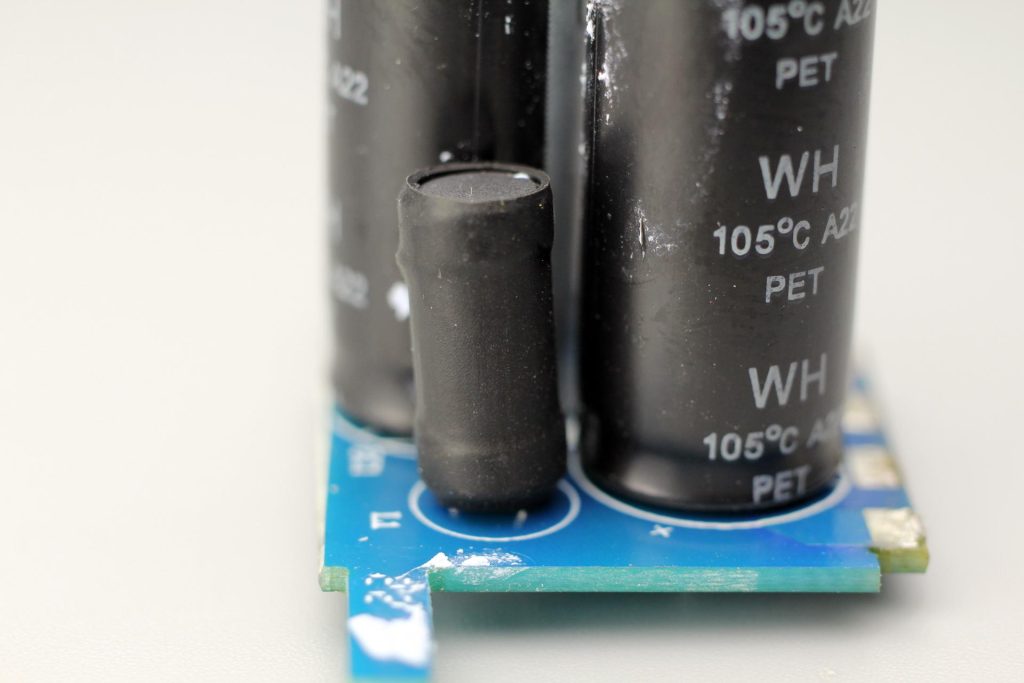

差模電感采用工字磁芯繞制，外套熱縮管絕緣。

小板背面也焊接一顆WRMSB40M整流橋，兩顆整流橋半橋連接，均攤發熱降低溫升。

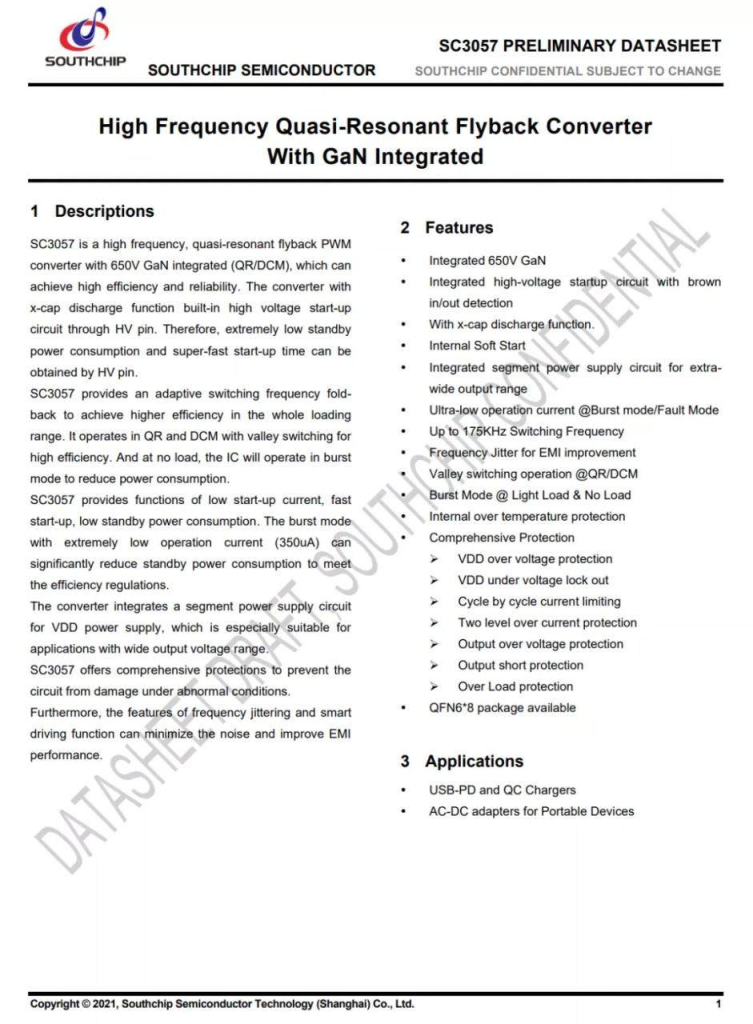

充電器初級芯片采用采用南芯合封氮化鎵芯片SC3057，將高性能多模式反激控制器、氮化鎵驅動、氮化鎵開關管、供電和保護等電路集成在一顆散熱增強的QFN6*8封裝內部。通過合封來簡化外部元件數量，并消除傳統驅動走線寄生參數對高頻開關的影響。

南芯SC3057采用了功率走線和控制走線分開的設計，降低高頻開關對控制回路的影響，并通過優化的焊盤設計，優化充電器走線設計與電氣性能，簡化設計開發。南芯SC3057內置165mΩ氮化鎵開關管，支持175KHz開關頻率，并支持X電容放電。

變壓器采用ATQ2516磁芯，纏繞膠帶絕緣。

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。料號為TMY1681M。

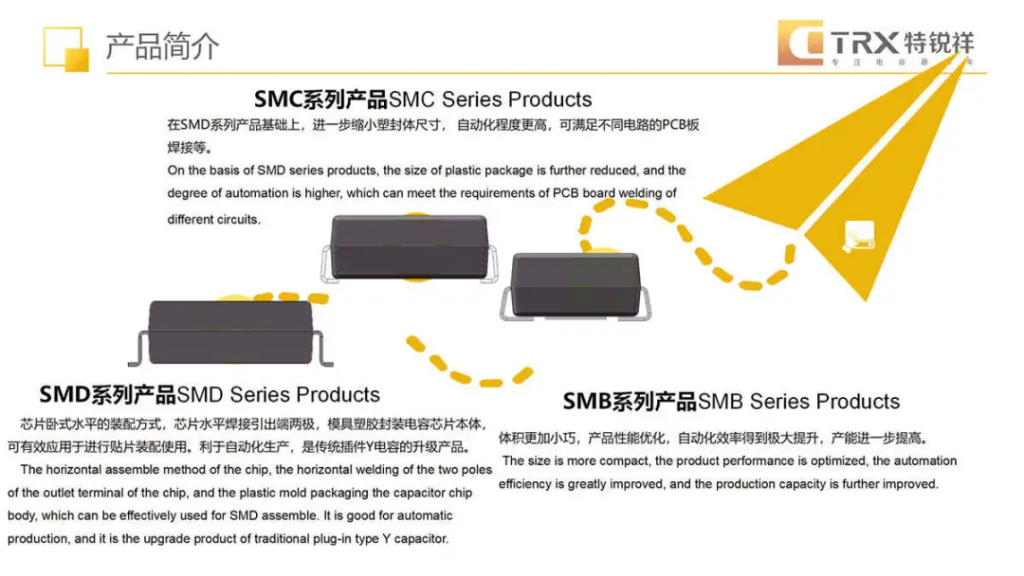

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被倍思高通QC5認證100Ｗ氮化鎵快充、麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

CT1018光耦用于輸出電壓反饋。

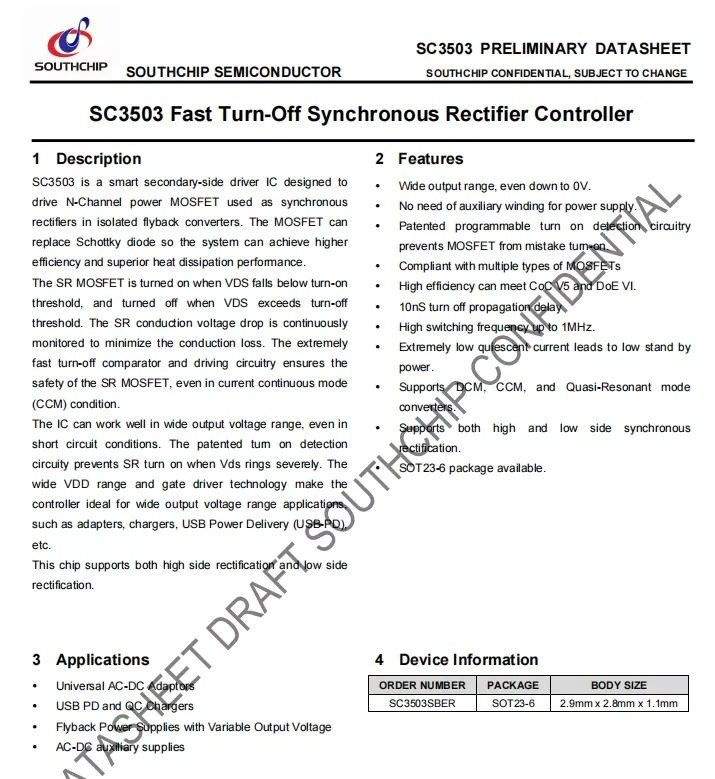

同步整流控制器來自南芯，型號SC3503，是一顆自適應開通檢測和快速關斷同步整流控制器，無需輔助線圈供電，輸出電壓最低可低至0V，專利的自適應開通檢測電路避免同步整流管誤開通，兼容多種MOS，具有超低的靜態電流，支持多種工作模式，支持高側和低側同步整流，外圍元件非常精簡。

南芯SC3503是一顆成熟的同步整流控制器，已經應用于綠聯30W PD快充氮化鎵充電器、征拓65W 2C1A氮化鎵充電器、倍思65W氮化鎵插座、努比亞小黃人65W雙口氮化鎵快充等眾多產品中。

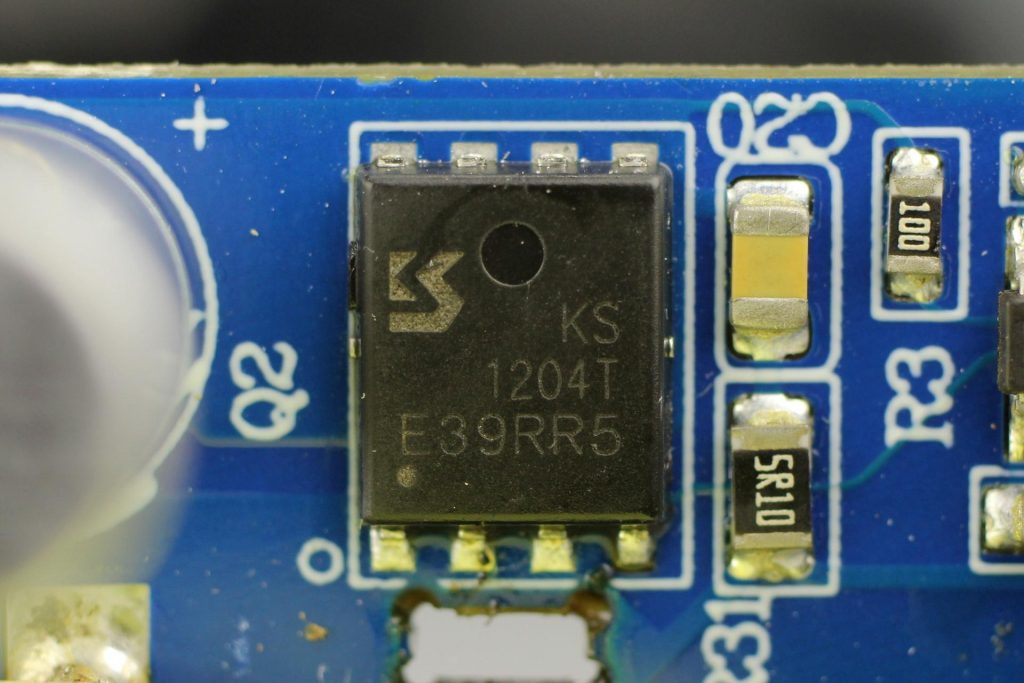

同步整流管來自冠禹，絲印KS1204T，實際型號為KS1204NAT，是一顆耐壓100V的NMOS，導阻為6mΩ，采用PDFN5060封裝。

充電器輸出端一覽，焊接降壓小板和輸出濾波電容。

兩顆濾波電容來自永銘，為NPX系列固態電容，兩顆規格均為680μF 25V。

將降壓小板拆下，小板背面焊接兩顆降壓電感，與PCB之間通過麥拉片絕緣。

撕下絕緣麥拉片，小板背面是兩路降壓轉換器和兩顆協議芯片。

用于USB-C1接口的協議芯片來自英集芯，型號為IP2723T，該芯片已通過USB IF協會PD3.0 PPS認證，TID：3135，是一款集成多種協議、用于USB輸出端口的快充協議IC。支持多種快充協議，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。

IP2723T可為適配器、車充等單向輸出應用提供完整的TYPE-C解決方案。此外IP2723T具備高集成度與豐富功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

英集芯IP2723T資料信息。

充電頭網通過拆解了解到，英集芯IP2723T已被閃魔、摩米士、REMAX、麥多多、華科隆等多個品牌20W充電器采用，同時還被摩米士65W 2C1A氮化鎵快充充電器、努比亞65W USB PD氮化鎵充電器、努比亞1A1C 45W氘鋒氮化鎵快速充電器等氮化鎵充電器使用，此外英集芯快充芯片還可用于車充、移動電源、適配器等各種充電領域，并被小米、京東京造、華為、三星、特斯拉等知名品牌的百余款產品采用。

用于USB輸出的降壓芯片采用芯潭微NDP1460QB，是一顆38V輸入電壓，6A連續輸出電流的同步降壓轉換器，內置14mΩ同步降壓管，支持雙路恒壓恒流控制，內置補償元件，采用散熱增強的QFN5*5封裝。

用于USB-C1接口的VBUS開關管，來自禾納，型號為CWR03N041AP。

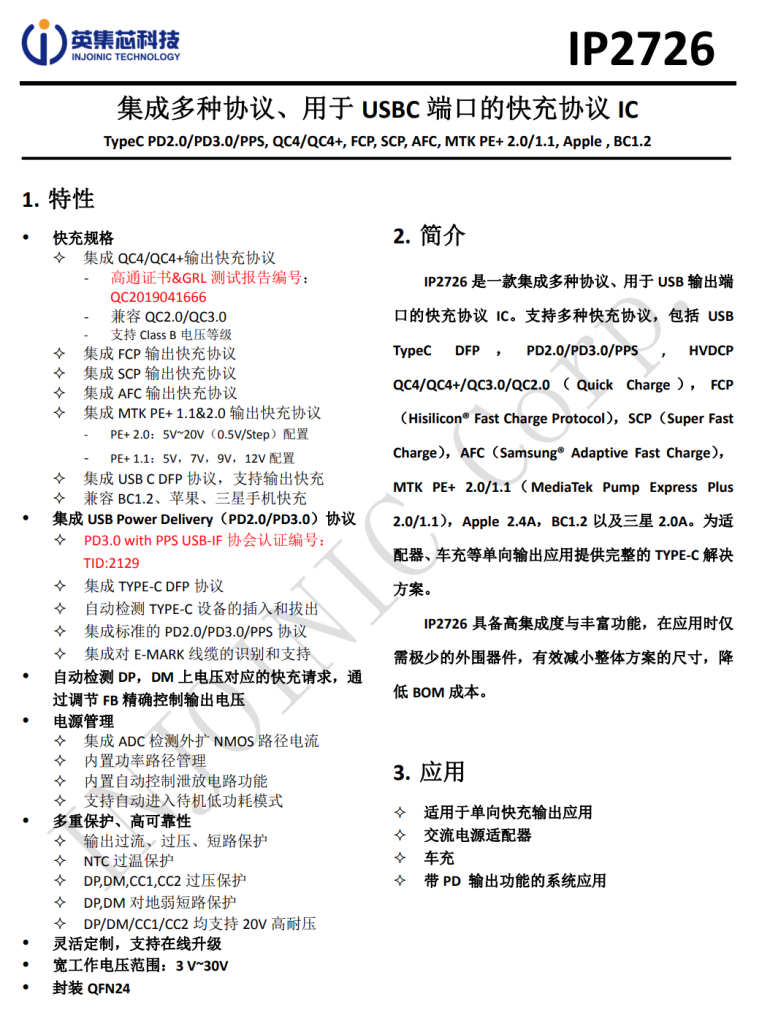

另外一路降壓電路的協議芯片來自英集芯，型號為IP2726，是一顆應用非常廣泛的協議芯片。英集芯IP2726是一顆集成多種協議、用于USB輸出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等協議。具有高集成度和豐富的功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

充電頭網了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化鎵快充充電器、RAVPOWER 90W雙USB-C口PD快充充電器、斯泰克100W雙USB-C口氮化鎵充電器、麥多多30W 1A1C USB PD快充充電器、坤興18W USB PD3.0 PPS快充充電器等產品采用。此外，英集芯的其它系列快充芯片也獲得小米、華為、三星等客戶的高度認可。

另外一路輸出的降壓芯片同樣采用芯潭微NDP1460QB。

用于USB-C2輸出的VBUS開關管。

用于USB-A輸出的VBUS開關管，型號同為CWR03N041AP。

對應兩路降壓輸出的濾波電容，均為綠寶石CS系列貼片固態電容，規格均為220μF 25V。

全部拆解完畢，來張全家福。

充電頭網拆解總結

華科生這款65W 2C1A氮化鎵快充采用經典方塊造型，輸出兩個USB-C口支持功率盲插，支持33W PPS快充輸出，可滿足主流安卓手機的快充需求，雙口同時使用時為45+20W功率分配，支持手機和筆記本同時快充。USB-A口的加入，兼容傳統設備充電使用，總的來說兼容性很不錯。

充電頭網通過拆解了解到，華科生這款氮化鎵充電器采用南芯的合封氮化鎵方案，使用南芯SC3057合封氮化鎵芯片搭配SC3503同步整流控制器，組成固定電壓輸出的開關電源。輸出協議芯片使用英集芯IP2723T用于其中一路USB-C降壓控制，IP2726用于USB-C和USB-A降壓控制。兩路降壓電路均使用芯潭微NDP1460進行降壓。

充電器內部采用三塊PCB組合焊接，均攤發熱，降低溫升。內部降壓轉換器和協議芯片焊接在垂直小板上，充分利用內部空間。輸出使用綠寶石和永銘固態電容濾波，PCBA模塊貼有大面積導熱墊散熱，用料和做工都很扎實。
